陶氏膜系统的设计步骤介绍以及举例说明

时间:2019-12-05 09:52:09   作者:陶氏膜

第1步:考虑陶氏膜系统进水水源、水质,进水和产水流量以及所需的产水水质。

须首先按照进水水质表的要求详细收集系统设计资料及原水分析报告。

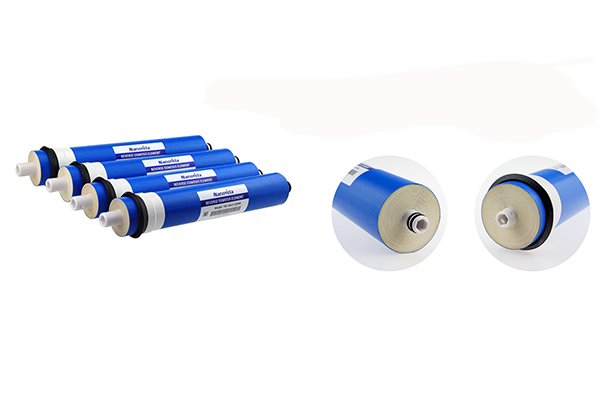

陶氏膜系统的设计步骤介绍以及举例说明

第2步:选择陶氏膜系统排列和级数

⑴常规的水处理系统排列结构为进水一次通过式,而在较小的系统中常采用浓水循环排列结构;

⑵所需陶氏膜元件数量较少的有一定规模的系统,采用进水一次通过式难以达到足够的系统回收率时,也采用浓水循环排列结构;

⑶在特殊应用领域如工艺物料浓缩和废水处理,通常采用浓水循环排列系统。


第3步:陶氏膜元件的选择

根据进水含盐量、进水污染可能、所需系统脱盐率、产水量和能耗要求来选择膜元件。



第4步:膜平均通量的确定

平均通量设计值的选择可以基于现场试验数据、以往的经验或参照设计导则所推荐的典型设计通量值选取。


第5步:计算所需的陶氏膜元件数量

将产水量设计值QP除以设计通量f,再除以所选元件的膜面积SE,就可以得出元件数量NE。


第6步:计算所需的压力容器数

将陶氏膜元件数量NE除以每支压力容器可安装的元件数量NEpV,就可以得出圆整到整数的压力容器的数量NV。


第7步:陶氏膜系统段数的确定

由多少支压力容器串联在一起就决定了段数,而每一段都有一定数量的压力容器并联组成,段的数量是系统设计回收率、每一支压力容器所含元件数量和进水水质的函数。


第8步:确定排列比

相邻段压力容器的数量之比称为排列比。


第9步:分析和优化陶氏膜系统

所确立的陶氏膜系统结构可以采用FILMTEC™ROSA计算机系统分析软件进行分析和调整:

举例如下:

假定:

❖水源为地表水,SDI15<5

❖要求产水量720m3/d

❖采用6芯压力容器(外壳)

第1步:SDI15<5的地表苦咸水,总产水量720m3/d(132gpm)

第2步:选择进水一次通过式结构

第3步:BW30-365苦咸水反渗透膜元件,有效膜面积365ft2,即33.9m2

第4步:建议平均通量15gfd(25LMH),查阅设计导则

第5步:确认元件总数

陶氏膜系统的设计步骤介绍以及举例说明

第6步:压力外壳总数= 35/6 = 5.83圆整到6

第7步:对于6芯外壳75%回收率段数选2

第8步:段排列比2:1,适宜的排列为4:2

第9步:使用FILMTEC™反渗透膜系统分析软件ROSA进行系统模拟运算。这个程序可以计算进水压力、系统产水品质以及每支元件的运行参数,并可十分方便地改变陶氏膜元件的数量、品种和排列来优化系统设计。
